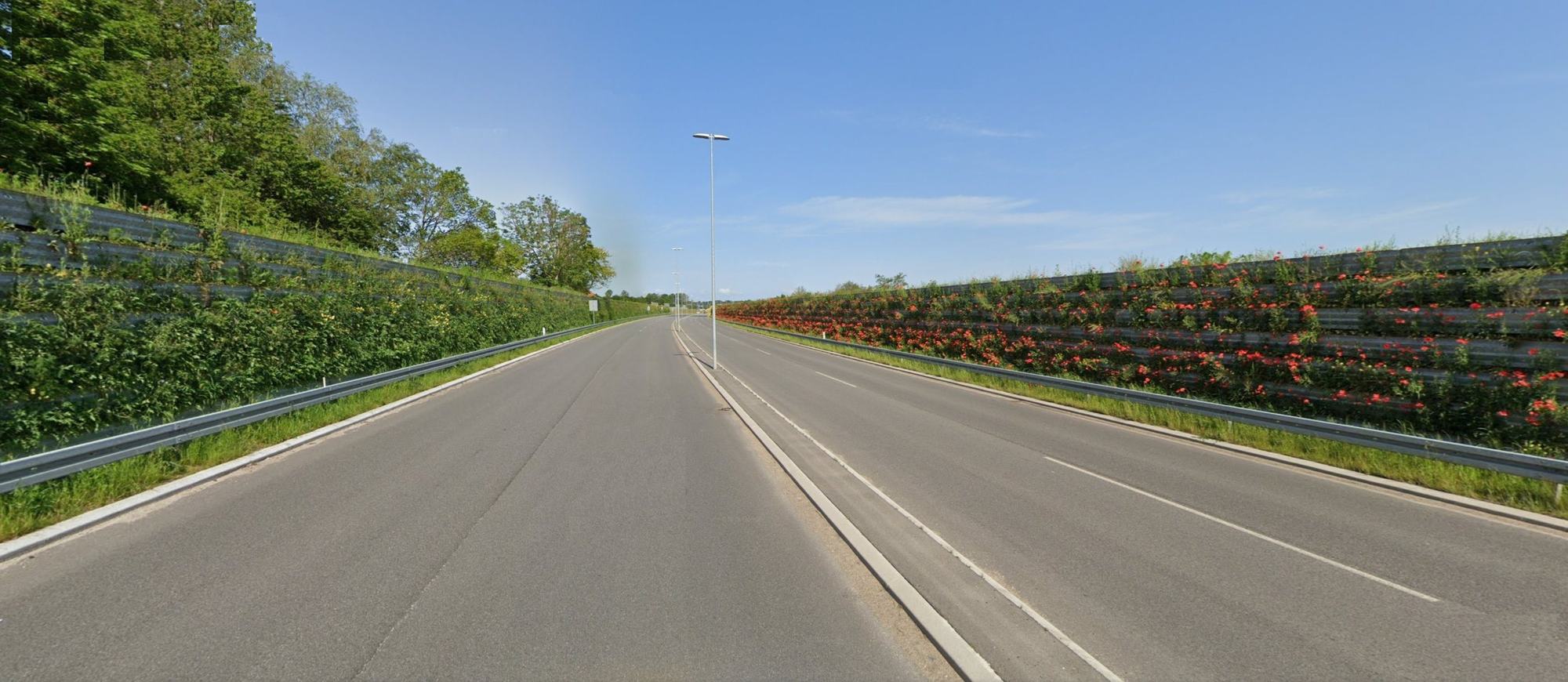

Pantalla vegetalizable PANACOR VG-E
Descripción técnica del producto
Las pantallas acústicas vegetalizables PANACOR VG-E son muros de sección trapezoidal formados por un sistema de encaje de chapas de acero plegadas y galvanizadas en caliente, que se rellenan con material de excavación y se vegetalizan en toda su superficie.
La estructura es modular: bastidores en forma de A, chapas perfiladas que se cuelgan a ambos lados, tirantes con garras de fijación y arriostramientos longitudinales. El montaje es rápido y no requiere maquinaria especial: un equipo puede levantar hasta 50 m de pantalla en una jornada.
Las prestaciones acústicas proceden de la masa del relleno: con hasta 12 toneladas de peso propio por vano, la pantalla alcanza un aislamiento calculado de 67 dB, muy por encima de las pantallas convencionales.
El relleno puede hacerse con las tierras de la propia obra, lo que elimina el transporte y el vertedero del material excavado y convierte el sistema en una solución especialmente sostenible.
ANTES
DESPUÉS
Composición de la pantalla

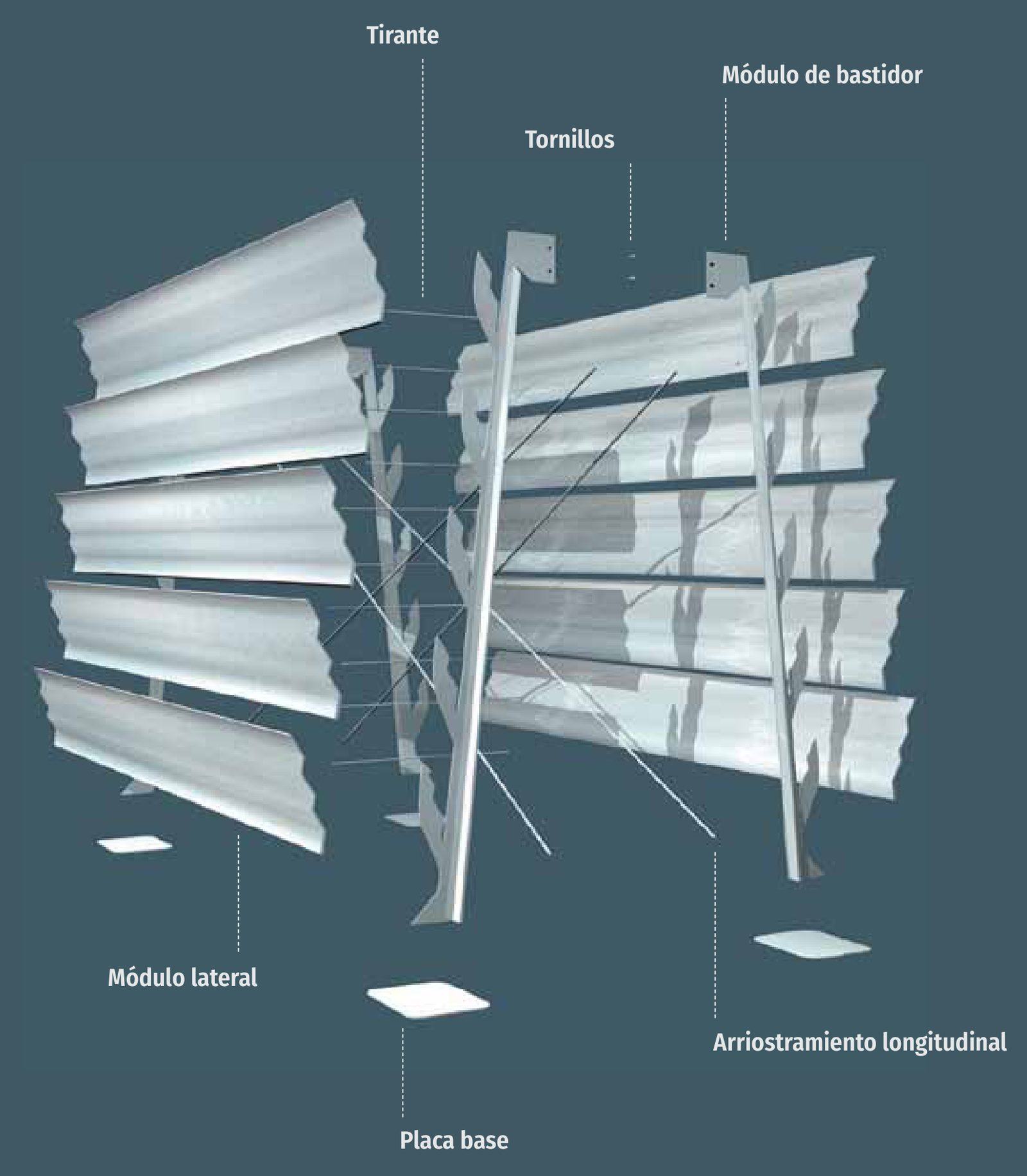

El sistema se compone de piezas de acero galvanizado en caliente que encajan entre sí y forman una estructura continua y autoportante:
- Módulo de bastidor en forma de A, que define la sección trapezoidal del muro.
- Módulos laterales: chapas perfiladas que se cuelgan escalonadamente en ambas caras y forman los niveles de plantación.
- Tirantes transversales con garras de fijación, que unen ambas caras y absorben el empuje del relleno.
- Arriostramientos longitudinales en los vanos de los extremos y donde sea necesario.
- Placas base y tornillería.
Opcionalmente, las chapas pueden lacarse en polvo en el color RAL que se elija.
Montaje en tres pasos
Estructura

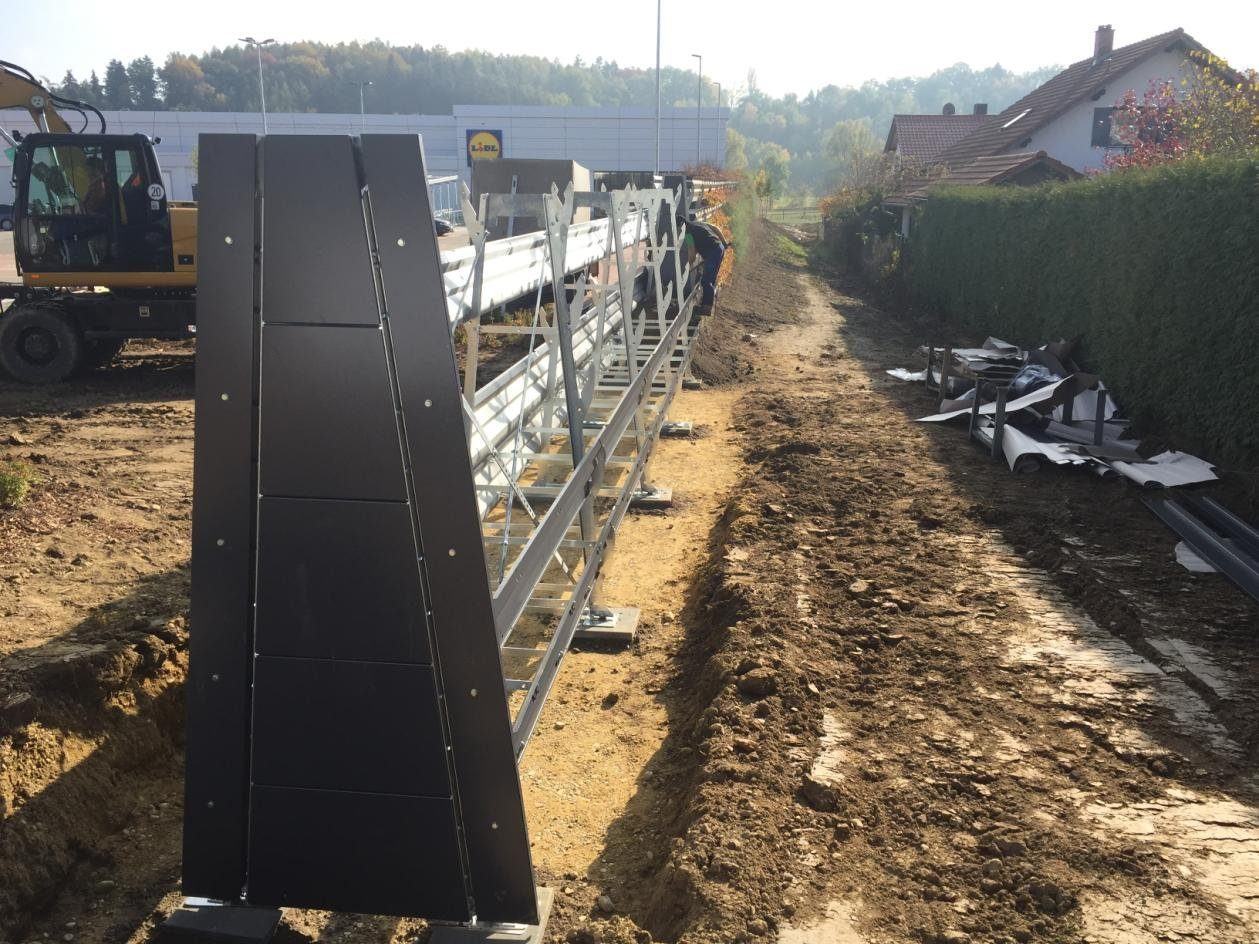

Instalación de la estructura sobre el lecho de grava compactado o sobre zapata corrida: se colocan los bastidores, se cuelgan las dos primeras filas de chapas y se nivela y alinea el muro, en recta o en curva.
Relleno

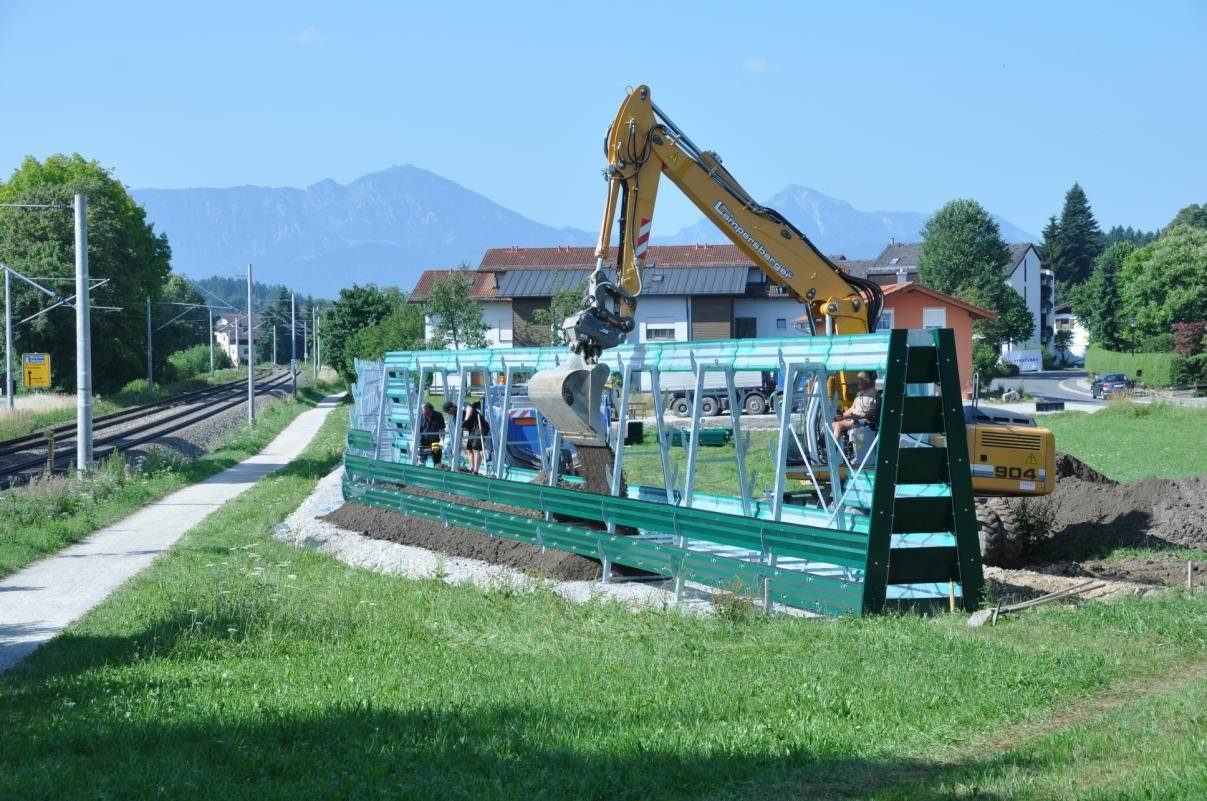

Relleno y compactación por tongadas con tierra seca y suelta, fila a fila, con un pisón ligero. En cada fila se colocan los tirantes antes de verter la tierra.
Plantación

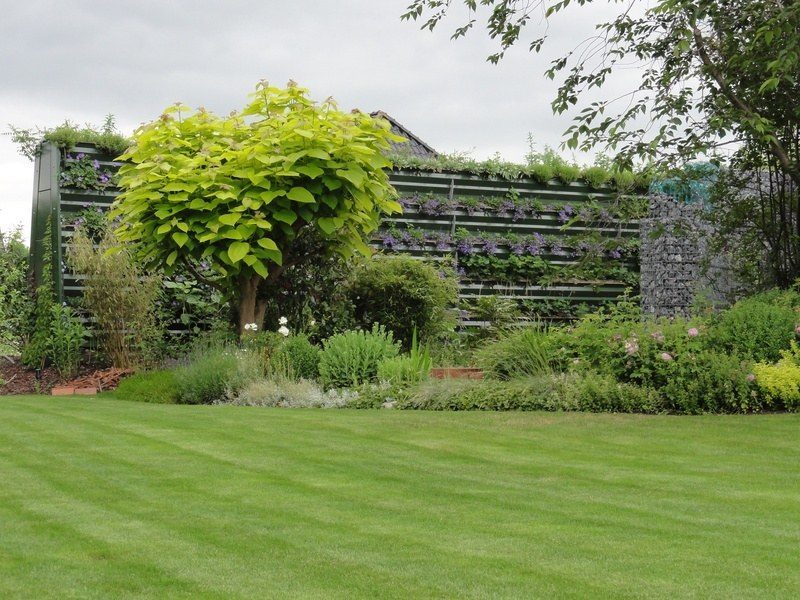

Plantación escalonada en toda la superficie del sistema e instalación del riego por goteo.
Opciones de ejecución
El sistema es modular y puede ampliarse con flexibilidad o instalarse por fases.
- Suministro del kit para montaje propio
- Montaje propio con asistencia técnica en obra
- Instalación completa por nuestro equipo de montaje
Cimentación sobre lecho de grava

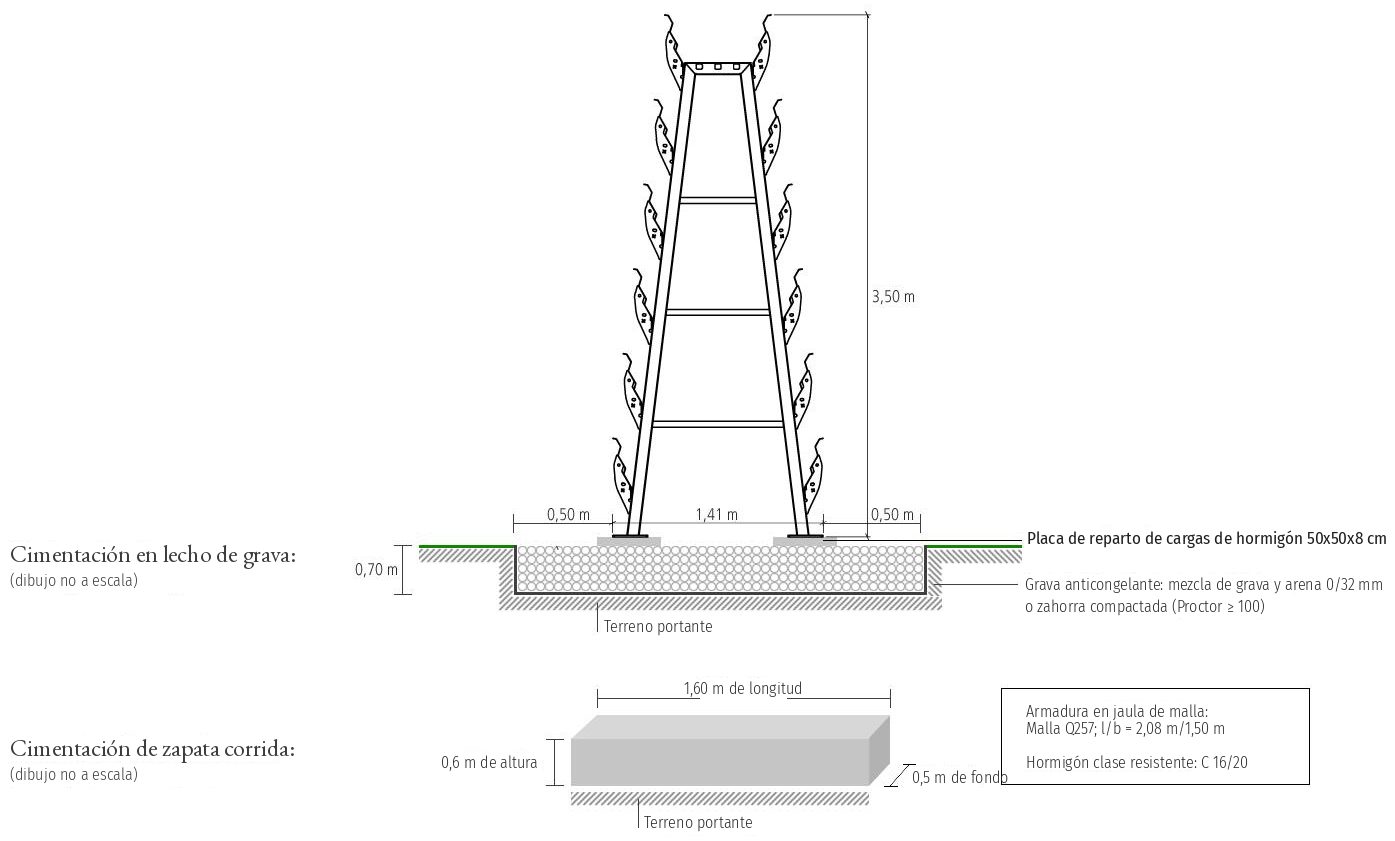

No necesita zapatas ni subestructura. Se retira la tierra vegetal y se sustituye por una capa de grava de 40–80 cm, según el terreno, compactada al 103 % del Proctor. Bajo los pies de los bastidores se colocan placas de hormigón de reparto de cargas de 50 × 50 × 8 cm.
Como alternativa, el sistema puede apoyarse sobre una zapata corrida de hormigón.
Acabado vegetal integral

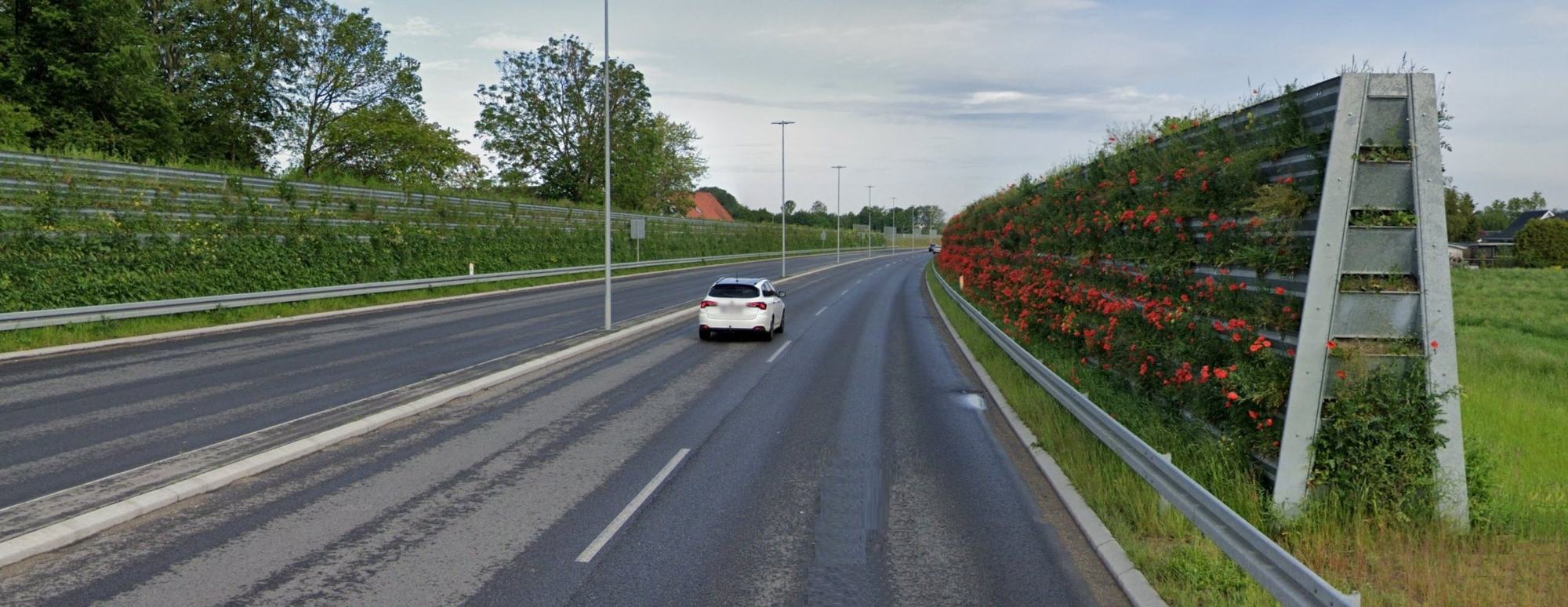

La plantación se realiza en varios niveles, en toda la superficie de ambas caras y desde el interior del muro. Así se logra un cerramiento verde denso y uniforme mucho más rápido que con plantas trepadoras: la cobertura completa se alcanza en unos dos años.
Las especies se eligen según la obra: setos perennes, vivaces con flor o plantas autóctonas, en función de la insolación y el clima.
Alturas y ancho en la base

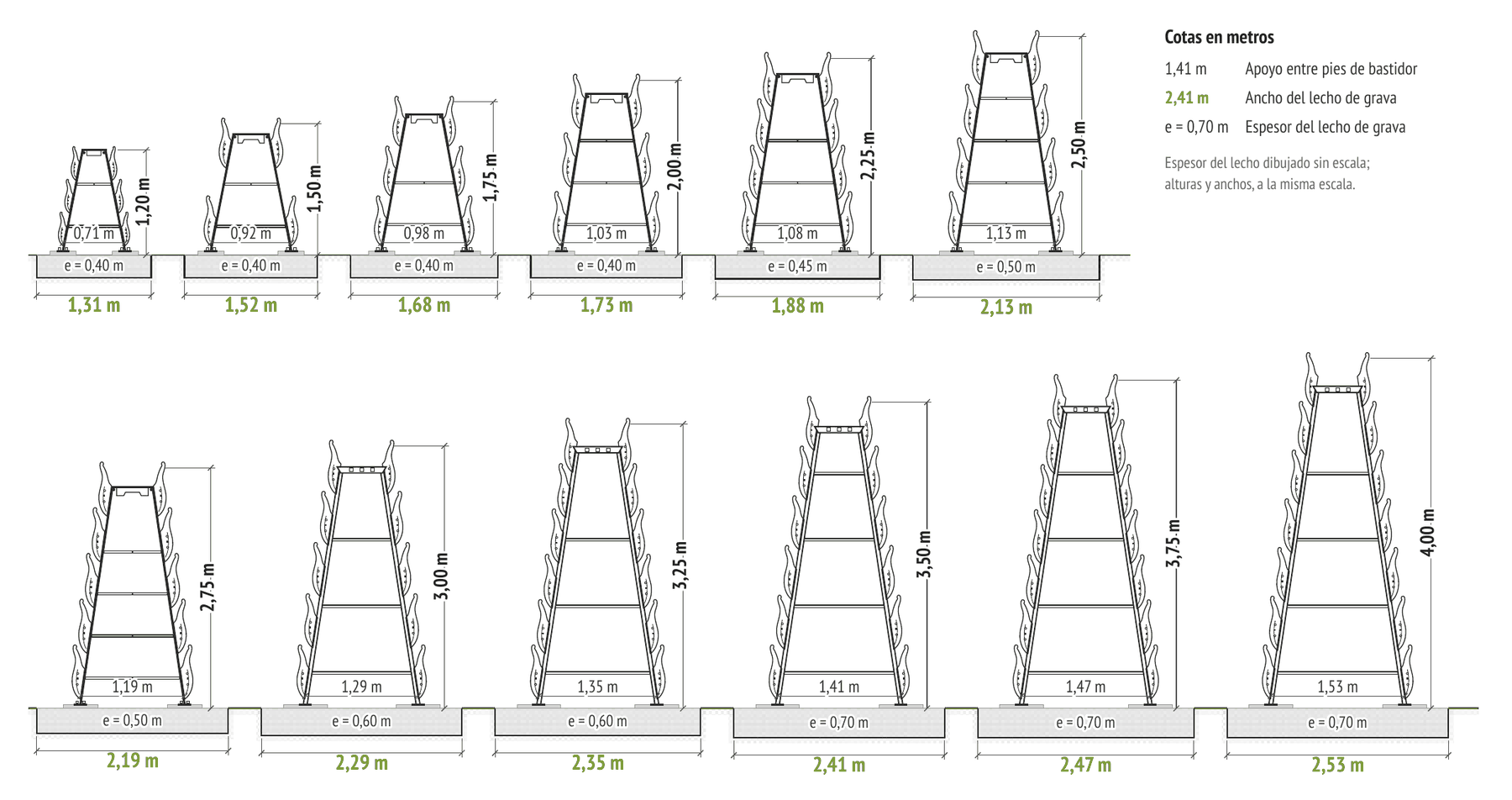

La sección trapezoidal de la pantalla se ensancha en la base a medida que aumenta su altura. Las figuras muestran, a la misma escala, el ancho de apoyo de los bastidores y el ancho del lecho de grava que necesita cada altura de construcción, de 1,20 a 4,00 m.
| Altura | Ancho de apoyo entre pies | Sobreancho por lado | Ancho del lecho de grava | Espesor del lecho | Placa de reparto | Zapata corrida* (long. × alt. × anch.) |
|---|---|---|---|---|---|---|
| 1,20 m | 0,71 m | 0,30 m | 1,31 m | 0,40 m | 30×30×5 cm | 1,02 × 0,30 × 0,30 m |
| 1,50 m | 0,92 m | 0,30 m | 1,52 m | 0,40 m | 30×30×5 cm | 1,02 × 0,30 × 0,30 m |
| 1,75 m | 0,98 m | 0,35 m | 1,68 m | 0,40 m | 30×30×5 cm | 1,08 × 0,30 × 0,30 m |
| 2,00 m | 1,03 m | 0,35 m | 1,73 m | 0,40 m | 30×30×5 cm | 1,13 × 0,30 × 0,30 m |
| 2,25 m | 1,08 m | 0,40 m | 1,88 m | 0,45 m | 30×30×5 cm | 1,30 × 0,30 × 0,30 m |
| 2,50 m | 1,13 m | 0,50 m | 2,13 m | 0,50 m | 40×40×6 cm | 1,40 × 0,40 × 0,30 m |
| 2,75 m | 1,19 m | 0,50 m | 2,19 m | 0,50 m | 40×40×6 cm | 1,40 × 0,40 × 0,30 m |
| 3,00 m | 1,29 m | 0,50 m | 2,29 m | 0,60 m | 50×50×8 cm | 1,50 × 0,50 × 0,40 m |
| 3,25 m | 1,35 m | 0,50 m | 2,35 m | 0,60 m | 50×50×8 cm | 1,50 × 0,50 × 0,40 m |
| 3,50 m | 1,41 m | 0,50 m | 2,41 m | 0,70 m | 50×50×8 cm | 1,60 × 0,60 × 0,50 m |
| 3,75 m | 1,47 m | 0,50 m | 2,47 m | 0,70 m | 50×50×8 cm | 1,60 × 0,60 × 0,50 m |
| 4,00 m | 1,53 m | 0,50 m | 2,53 m | 0,70 m | 50×50×8 cm | 1,70 × 0,60 × 0,50 m |
Valores de la versión Standard según los planos de sección del sistema. Lecho de grava: mezcla de grava y arena 0/32 mm o zahorra compactada (Proctor ≥ 100), con geotextil según el terreno; placas de reparto de cargas de hormigón bajo los pies de los bastidores.
* Alternativa al lecho de grava: hormigón C 12/15 hasta 2,75 m de altura; C 16/20 con armadura en jaula de malla Q257 desde 3,00 m. Las dimensiones de la cimentación deben comprobarse en cada obra en función de la capacidad portante del terreno.
Características acústicas
La masa del relleno de tierra, con un espesor mínimo de 0,60 m en cualquier sección horizontal, confiere al sistema un aislamiento acústico muy elevado y continuo a lo largo de toda la pantalla, sin juntas ni zócalos.
Aislamiento acústico · índice DLR
El aislamiento esperado según la ley de masas, evaluado conforme a la norma EN 1793-2, es de DLR = 67 dB, clase B3, la más alta de la norma. Cumple también los requisitos de las directrices alemanas ZTV-Lsw 06 (carreteras) y DB 804.5501 (ferrocarril).
Absorción acústica · índice DLα
Con chapas sin perforar, el ensayo en cámara reverberante según ISO 354, evaluado conforme a EN 1793-1, da DLα = 4 dB, clase A2 (absorbente). El sistema puede suministrarse en las clases de absorción A2, A3 y A4.
| Magnitud | Valor | Norma |
|---|---|---|
| Aislamiento DLR | 67 dB · B3 | EN 1793-2 |
| Absorción DLα (chapa sin perforar) | 4 dB · A2 | EN 1793-1 · ISO 354 |
| Clases de absorción disponibles | A2 · A3 · A4 | EN 1793-1 |
| Masa del sistema (h = 3,30 m) | 5,9 t/m | — |
| Masa superficial (e = 0,60 m) | 1.072 kg/m² | — |
Aislamiento: valor calculado por Müller-BBM GmbH (informe M106036/01, 2013) para la versión Standard de 3,30 m. Absorción: ensayo de Müller-BBM GmbH, laboratorio acreditado ISO/IEC 17025 (informe M83397/03, 2013). Las propiedades absorbentes dependen de la composición y del grado de compactación del relleno.
Tipologías y dimensiones del sistema

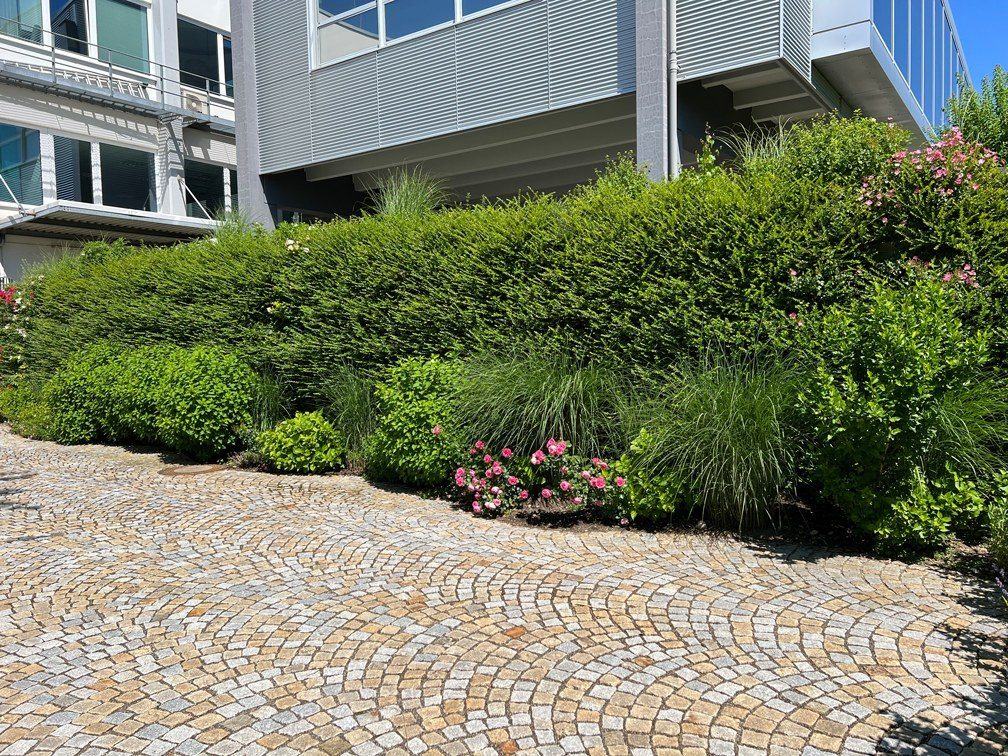

PANACOR VG-E Standard- Alturas de 1,50 m a 4,25 m
- Aislamiento > 67 dB
- Absorbente / altamente absorbente
- Galvanizado, lacado en polvo opcional
- Garantía de hasta 25 años
PANACOR VG-E Compact- Alturas de 1,20 m a 2,10 m
- Diseño más esbelto
- Aislamiento > 45 dB
- Absorbente / altamente absorbente
- También como pantalla de privacidad, cierre de parcela o jardinera elevada
Adaptación al trazado y al terreno
Curvas y esquinas
Las ranuras de los módulos permiten seguir curvas, radios y ligeras lomas u hondonadas. Las esquinas en ángulo recto se resuelven con un módulo de esquina.
Pendientes y desniveles
Pendientes de hasta el 5 % se salvan de forma continua. Por encima del 5 %, el sistema se dispone de forma escalonada.
Menos espacio que un dique de tierra
Gracias a su sección más vertical, ocupa hasta un 80 % menos de superficie que un dique de tierra y sitúa la coronación más cerca de la fuente de ruido.
Antes y después

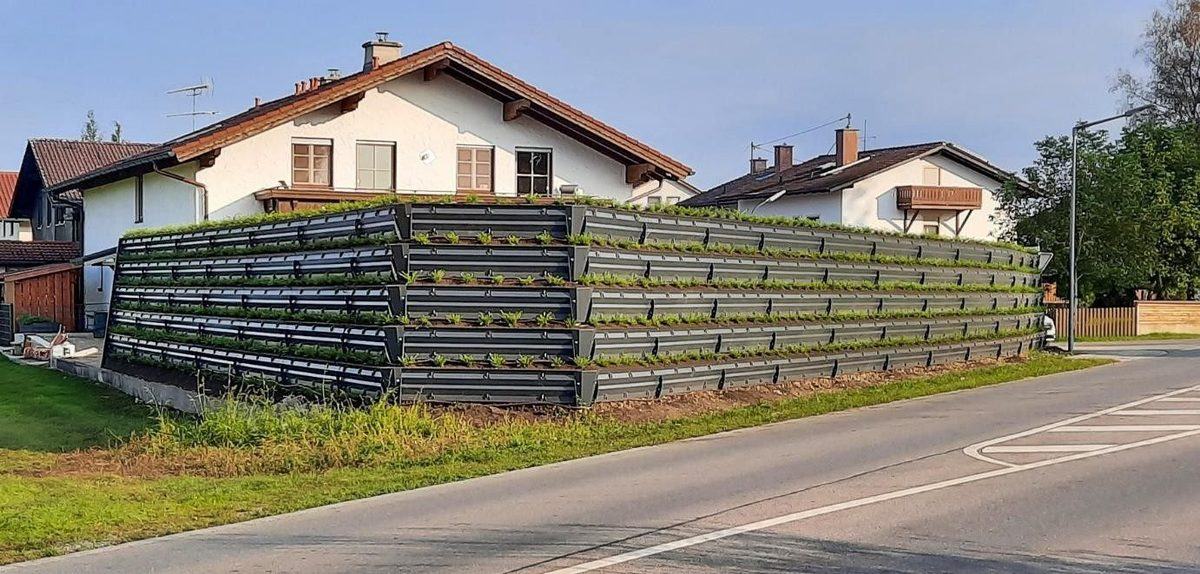

Así evoluciona una pantalla PANACOR VG-E: de la estructura de acero recién montada y rellena de tierra a un muro verde que se integra por completo en el entorno. La vegetación crece desde el interior y cubre ambas caras, y el acero desaparece bajo un cerramiento verde, denso y vivo, que además impide las pintadas.

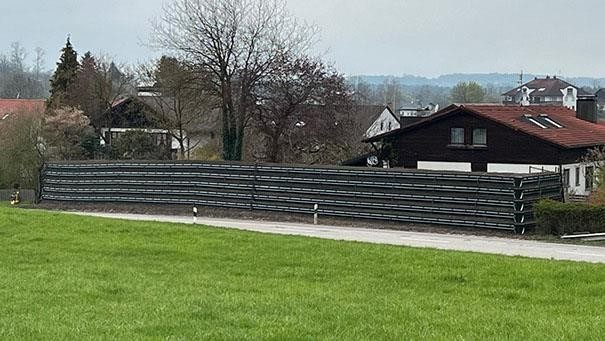

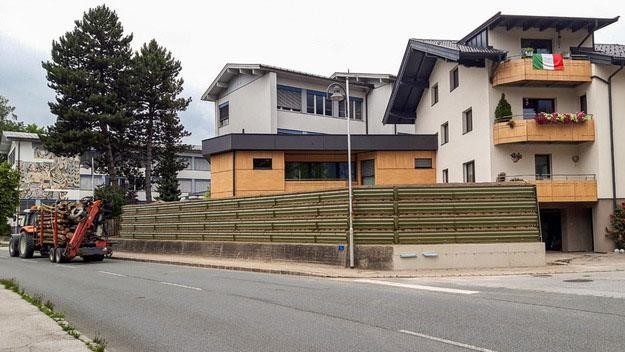

ANTES

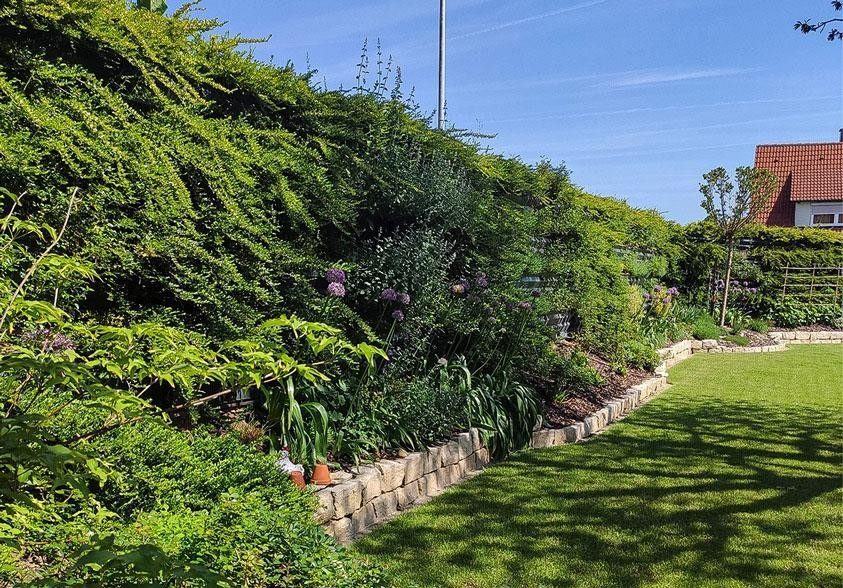

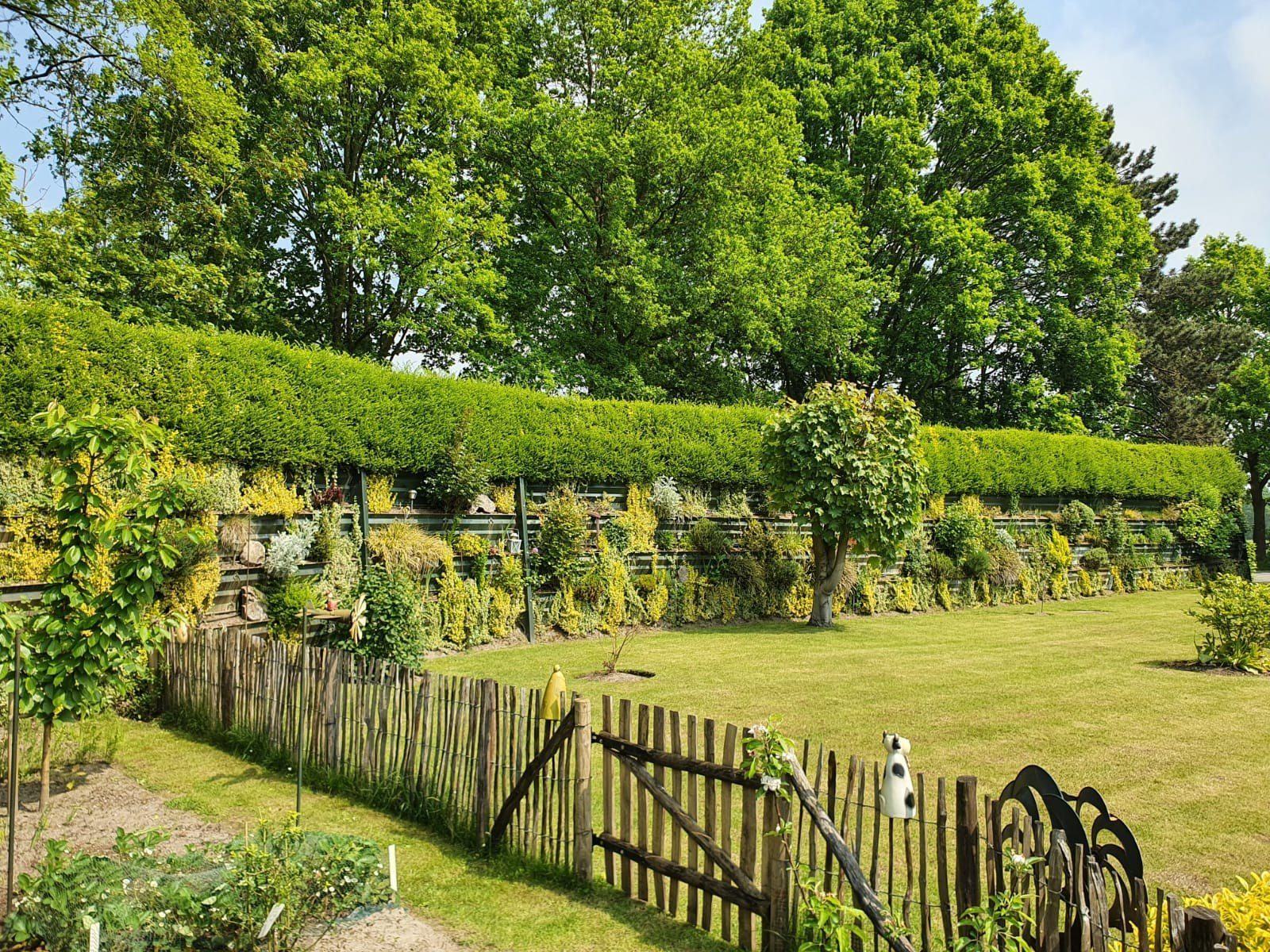

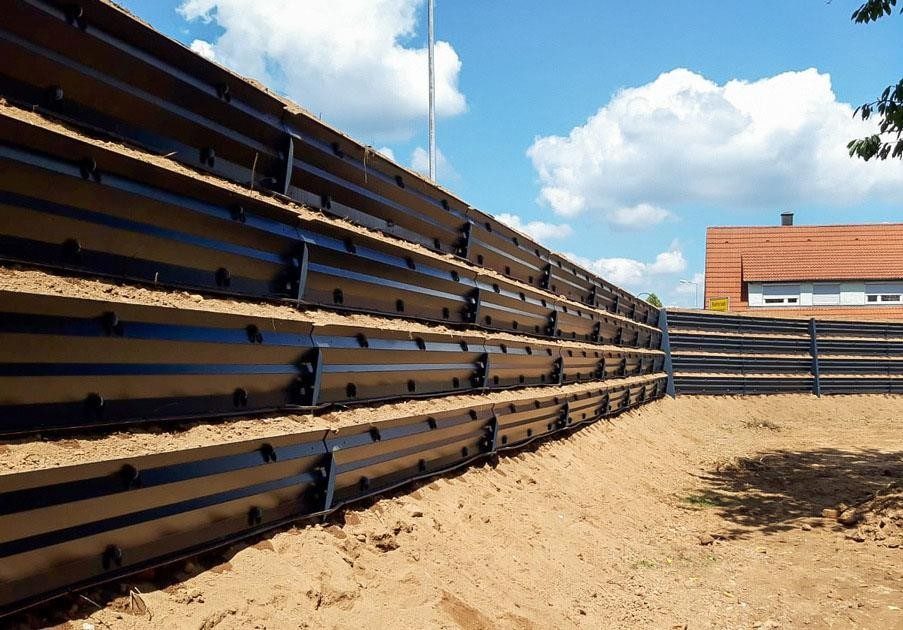

DESPUÉSJardín privado · plantación de flor y arbustivas
ANTES

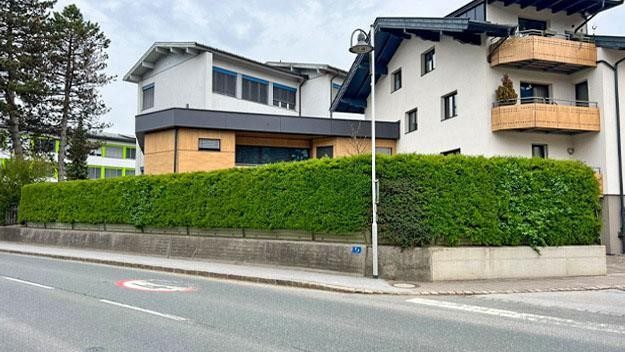

DESPUÉSEdificio residencial junto a calle urbana

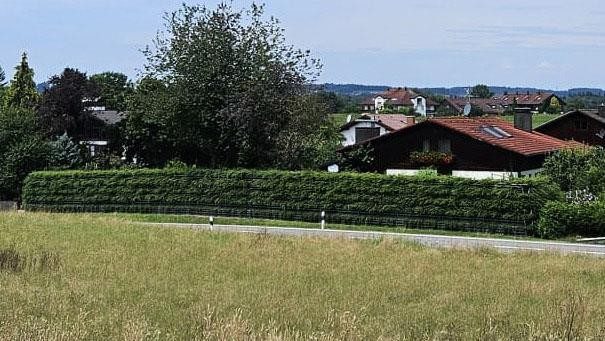

ANTES

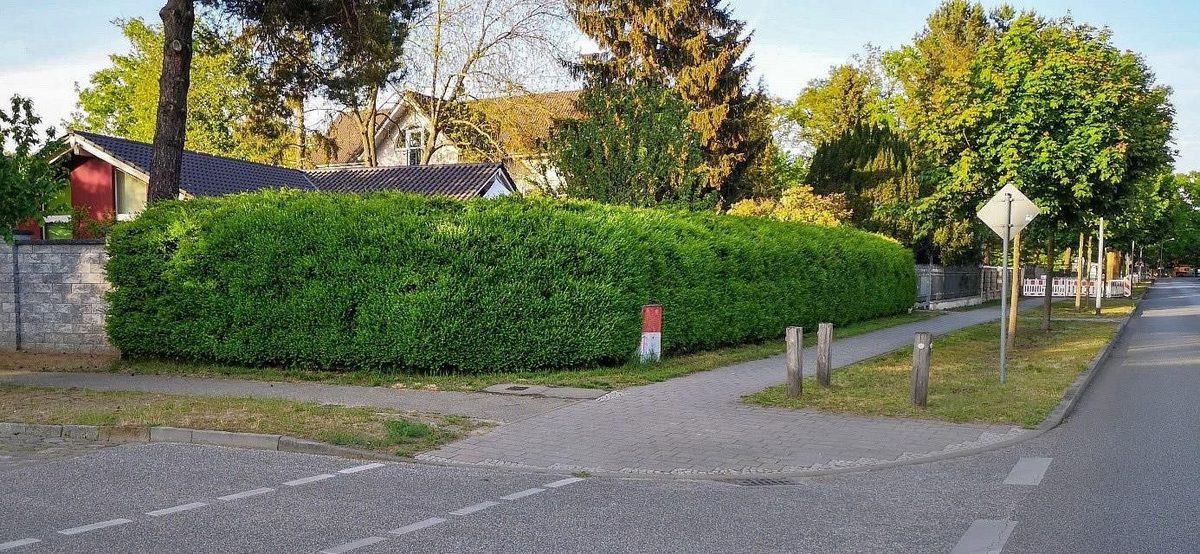

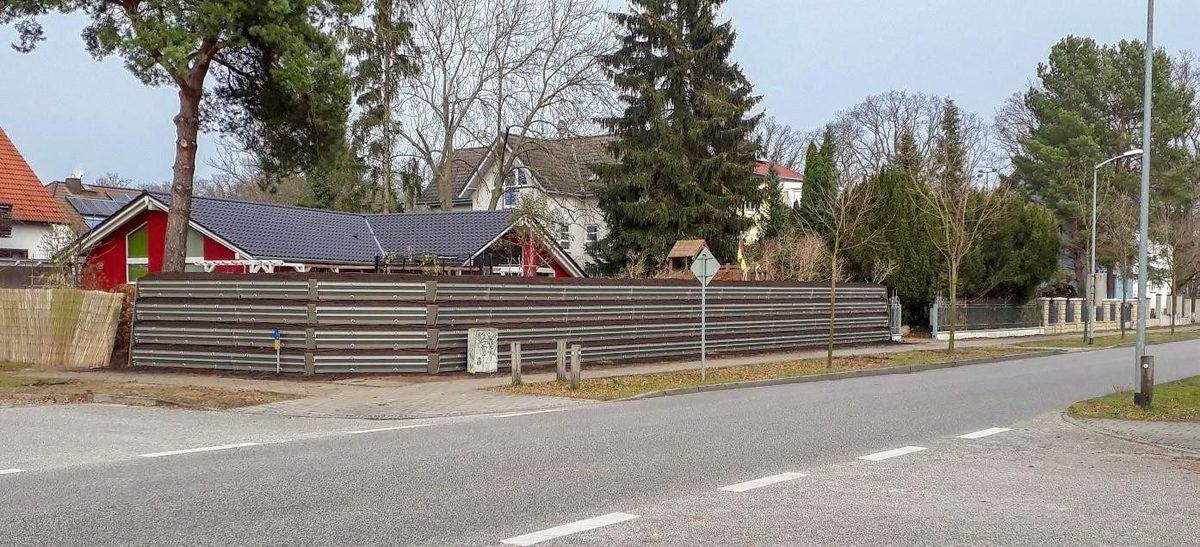

DESPUÉSCruce viario en zona residencial
ANTES
DESPUÉSUrbanización residencial junto a zona verde
ANTES

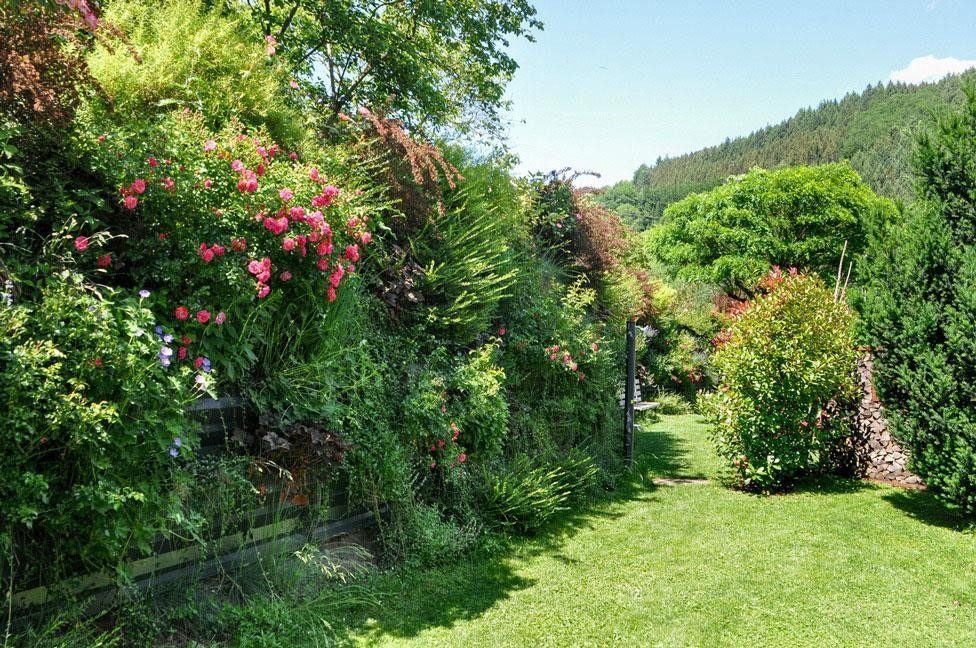

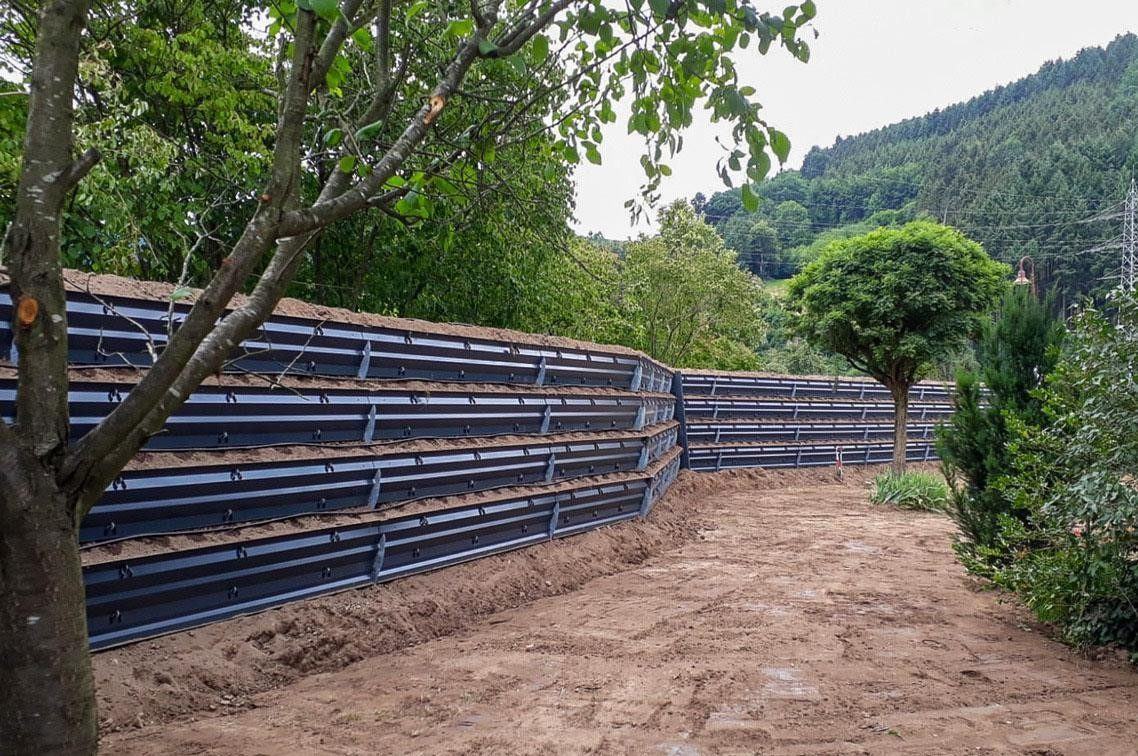

DESPUÉSJardín en ladera con plantación ornamental
ANTES

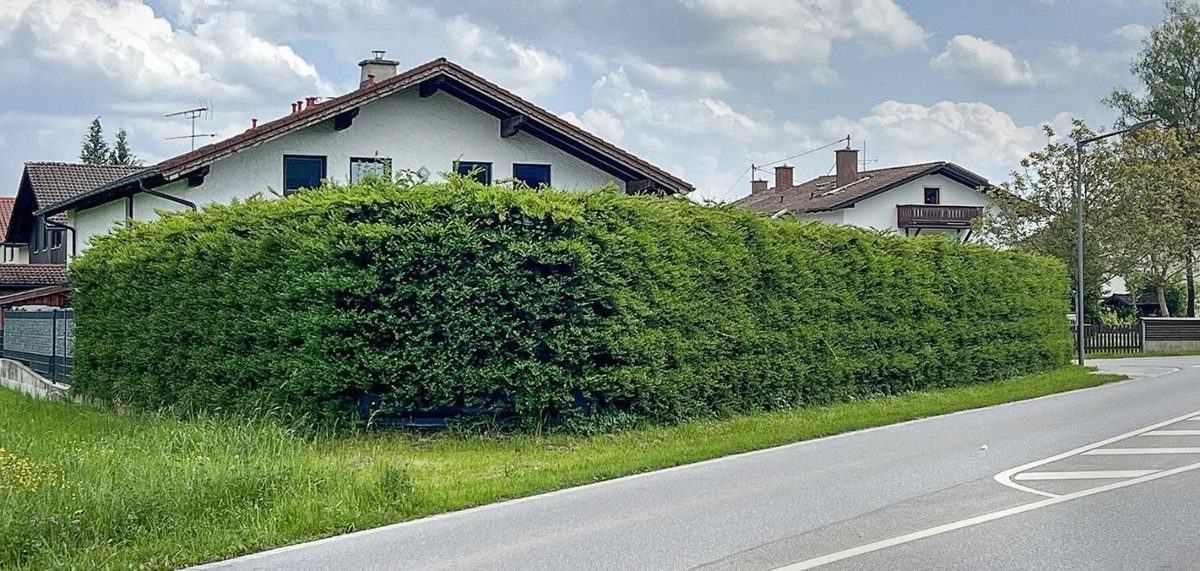

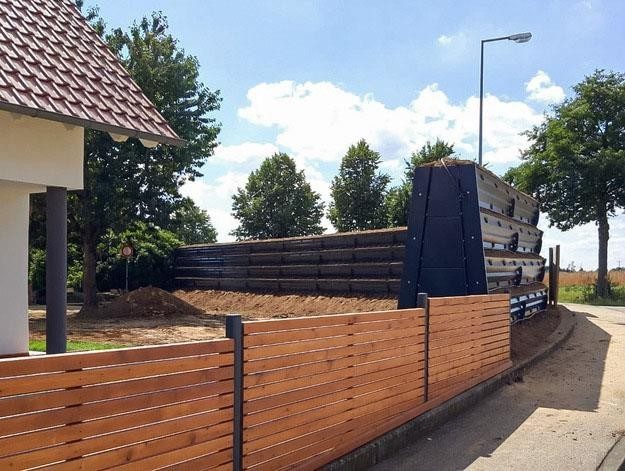

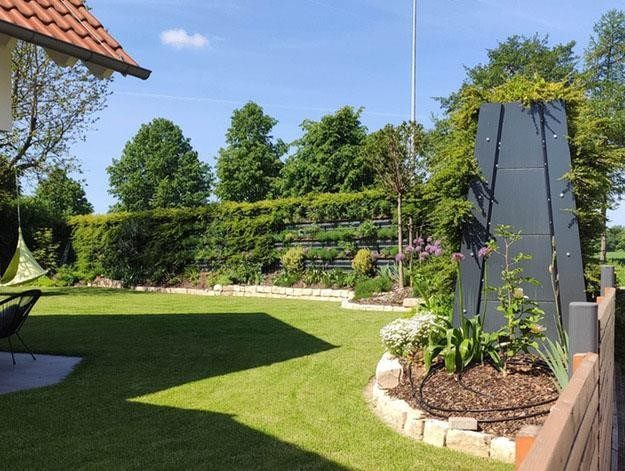

DESPUÉSVivienda unifamiliar con remate en testero
Ventajas PANACOR VG-E
- Sistema de encaje de montaje rápido y sencillo: hasta 50 m por jornada.
- Relleno con material de excavación de la propia obra: sin transporte ni vertedero.
- Aislamiento acústico muy alto: 67 dB, clase B3.
- Ocupa hasta un 80 % menos de superficie que un dique de tierra.
- Vegetalización integral desde el interior, más densa y fiable que con trepadoras.
- Mayor fijación de partículas en suspensión y contaminantes gracias a la vegetación.
- Resistente a los grafitis gracias a la vegetación integral.
- Nuevo hábitat para insectos, aves y pequeña fauna: fomenta la biodiversidad.
- Gran durabilidad del acero galvanizado en caliente: garantía de hasta 25 años.
- Revaloriza el paisaje y el suelo edificable.
Riego por goteo
Un sistema de riego por goteo adaptado lleva el agua directamente a las raíces, sin pérdidas. Una vez cubierto el muro, la necesidad de agua se reduce hasta en un 90 %.
Datos técnicos
| Característica | Valor |
|---|---|
| Características estructurales | |
| Tipo de estructura | Autoportante, modular de encaje |
| Sección | Trapezoidal (bastidor en A) |
| Material | Chapa de acero galvanizada en caliente |
| Acabado | Galvanizado · lacado RAL opcional |
| Garantía | Hasta 25 años |
| Características dimensionales | |
| Alturas Standard | 1,50 – 4,25 m |
| Alturas Compact | 1,20 – 2,10 m |
| Peso propio del relleno | hasta 12 t por vano |
| Cimentación | Lecho de grava compactada o zapata corrida |
| Sostenibilidad | |
| Origen del relleno | Tierras de la propia obra |
| Ahorro de superficie frente a dique | hasta 80 % |
| Reducción de riego tras cubrirse | hasta 90 % |
