Panel acústico PANACOR RPC, fabricado con plástico 100 % reciclado para carretera y ferrocarril.
Panel acústico PANACOR RPC
Descripción técnica del producto
El panel acústico PANACOR RPC es un producto especialmente diseñado para la reducción del ruido generado por el tráfico viario y ferroviario. Todos los elementos vistos del panel (barrotes delanteros, tablero trasero y vigas del marco) están fabricados con plástico 100 % reciclado, una madera plástica obtenida de residuos plásticos post-consumo.
Los criterios de diseño han tomado como referencia la firma sonora del ruido del tráfico viario y ferroviario, adecuando el comportamiento acústico del panel para optimizar su eficacia.
Asimismo, se ha optimizado su comportamiento mecánico: el tablero de plástico reciclado se rigidiza mediante un marco perimetral de vigas de plástico reciclado y un tubo de acero interior, que mejora su resistencia frente a la presión del viento.
El plástico reciclado no requiere pintura ni tratamiento anticorrosión. El color es propio de la masa del material, por lo que el panel no se pudre, no se oxida ni se delamina, y prácticamente no requiere mantenimiento.
Composición de la pantalla
El panel se compone de un tablero de plástico reciclado de 25 mm en la cara trasera (reflectante) y un conjunto de barrotes de plástico reciclado de 50 × 25 mm, separados 177 mm entre ejes, en la cara orientada al foco del ruido.
Los huecos entre barrotes dejan a la vista el núcleo absorbente, de modo que la cara delantera aporta absorción acústica y el tablero trasero aporta aislamiento.
El núcleo está formado por lana mineral de 60 mm de espesor y 60 kg/m³ de densidad, protegida por un fieltro de polietileno frente a la entrada de agua y la emisión de fibras.

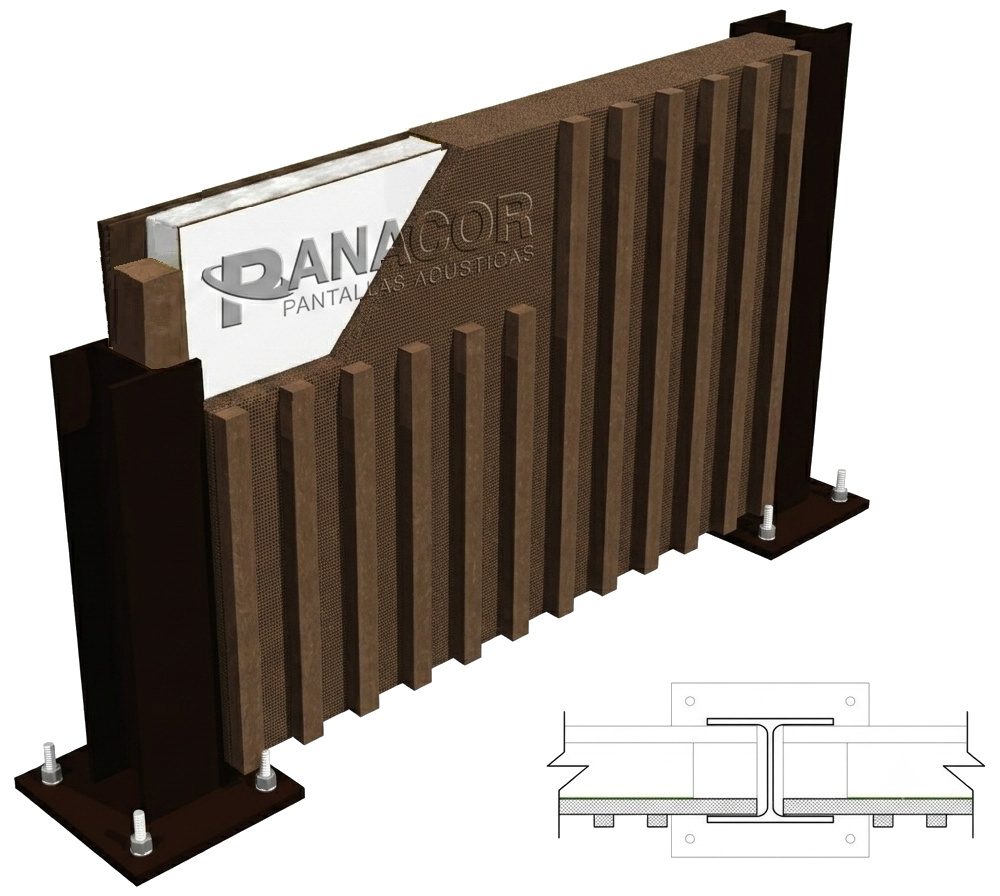

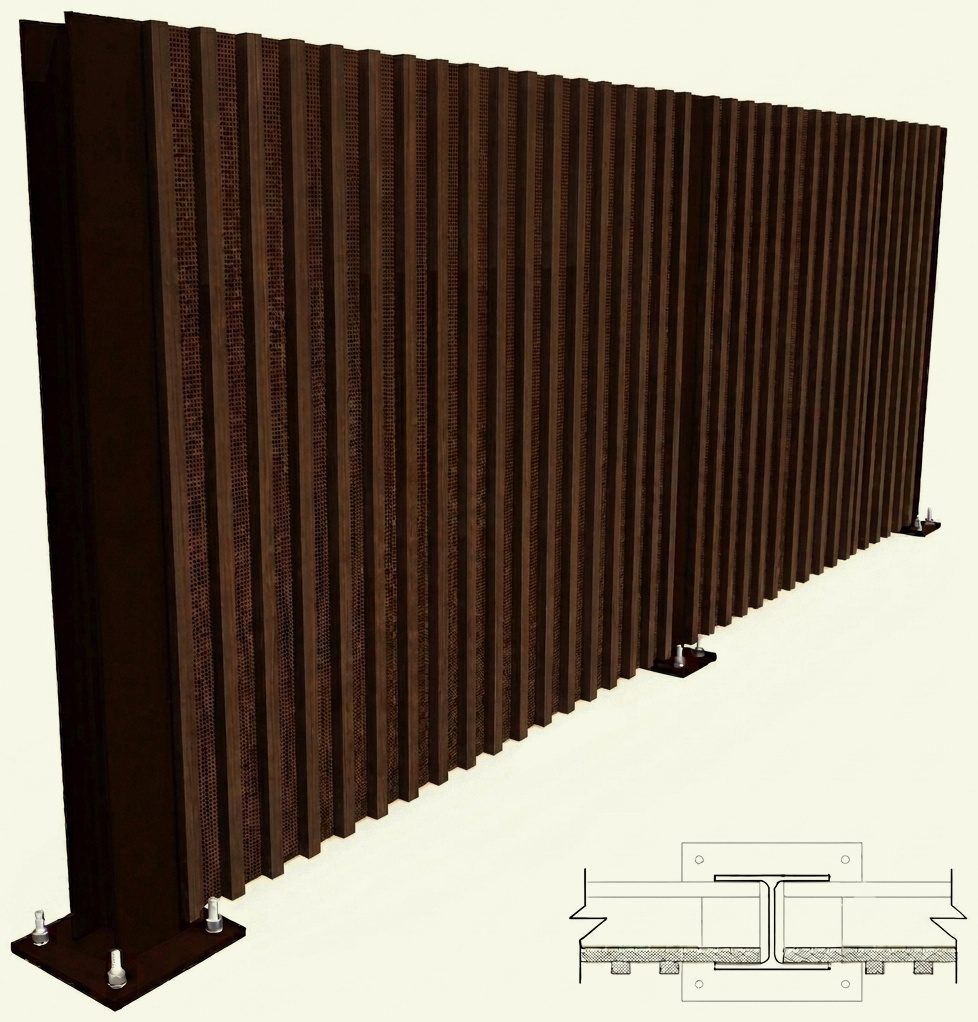

El conjunto se enmarca con vigas de plástico reciclado de 60 × 30 mm y se refuerza con un tubo de acero de 60 × 20 × 1,5 mm. Los paneles se instalan entre perfiles HEA/HEB dispuestos verticalmente, en módulos de 500 mm.
Características acústicas y mecánicas
Normas de referencia: UNE-EN 1793-5:2018 · UNE-EN 1793-6:2019+A1 · UNE-EN 1793-2 · UNE-EN 1794-1 · UNE-EN 1794-2.

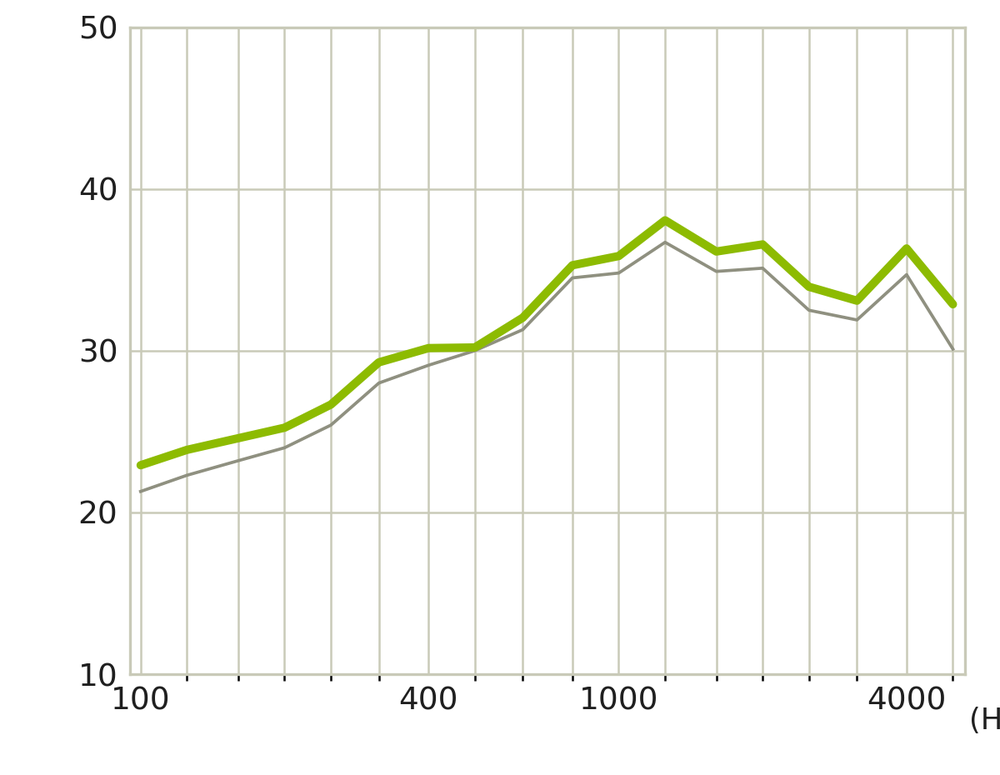

| Características acústicas | Valor |
|---|---|
| Aislamiento al ruido aéreo DLSI,G | 33 dB |
| Elemento de pantalla DLSI,E | 32 dB |
| Poste DLSI,P | 34 dB |
| Reflexión sonora DLRI | 5 dB |
| Clasificación (EN 1793-2) | B3 |
Valores medidos in situ en condiciones de campo sonoro directo, en el rango de 200 a 5000 Hz. Informe de ensayo R-2026-008, enero de 2026. DLSI,G = 32,7 ± 1,8 dB; DLRI = 4,8 ± 1,6 dB (k = 1,96).
| Características mecánicas |
|---|
| Conforme a la norma EN 1794-1. La carga de viento y el peso propio se verifican en cada proyecto en función del vano, la altura y la sección del poste. |
Componentes estructurales
La estructura soporte de la pantalla está constituida por perfiles metálicos tipo HEA/HEB con placa base soldada, ambos en calidad S275JR de acuerdo a la norma EN 10025. Los perfiles y las placas base son galvanizados en caliente y termolacados conforme a lo exigido en las normas EN 1461 y EN 15773.
El anclaje de los perfiles sobre la cimentación se realiza mediante pernos de diámetro, longitud y calidad variables en función de los requisitos específicos de cada proyecto. Las prestaciones acústicas indicadas se midieron sobre un montaje instalado entre perfiles HEA120.
Ensamblaje del panel
El tablero de plástico reciclado, las vigas perimetrales y los barrotes se fijan mecánicamente al marco, por lo que el panel puede armarse de forma manual con dos operarios. No lleva soldadura y no requiere ninguna operación de acabado, ya que el color es propio de la masa del plástico reciclado.
Los paneles se introducen en las alas de los perfiles y se apilan en módulos de 500 mm hasta conseguir la altura de pantalla deseada, con distancia entre perfiles variable.
Acabados de la cara posterior
La cara posterior del panel, la cara cerrada y reflectante que se ve desde las edificaciones que protege la pantalla, puede suministrarse de dos formas.
De serie es un tablero liso de plástico reciclado en color marrón. El color es propio de la masa del material, por lo que no hay revestimiento que se pulverice, se desconche o pierda color, ni repintados durante la vida útil de la pantalla.

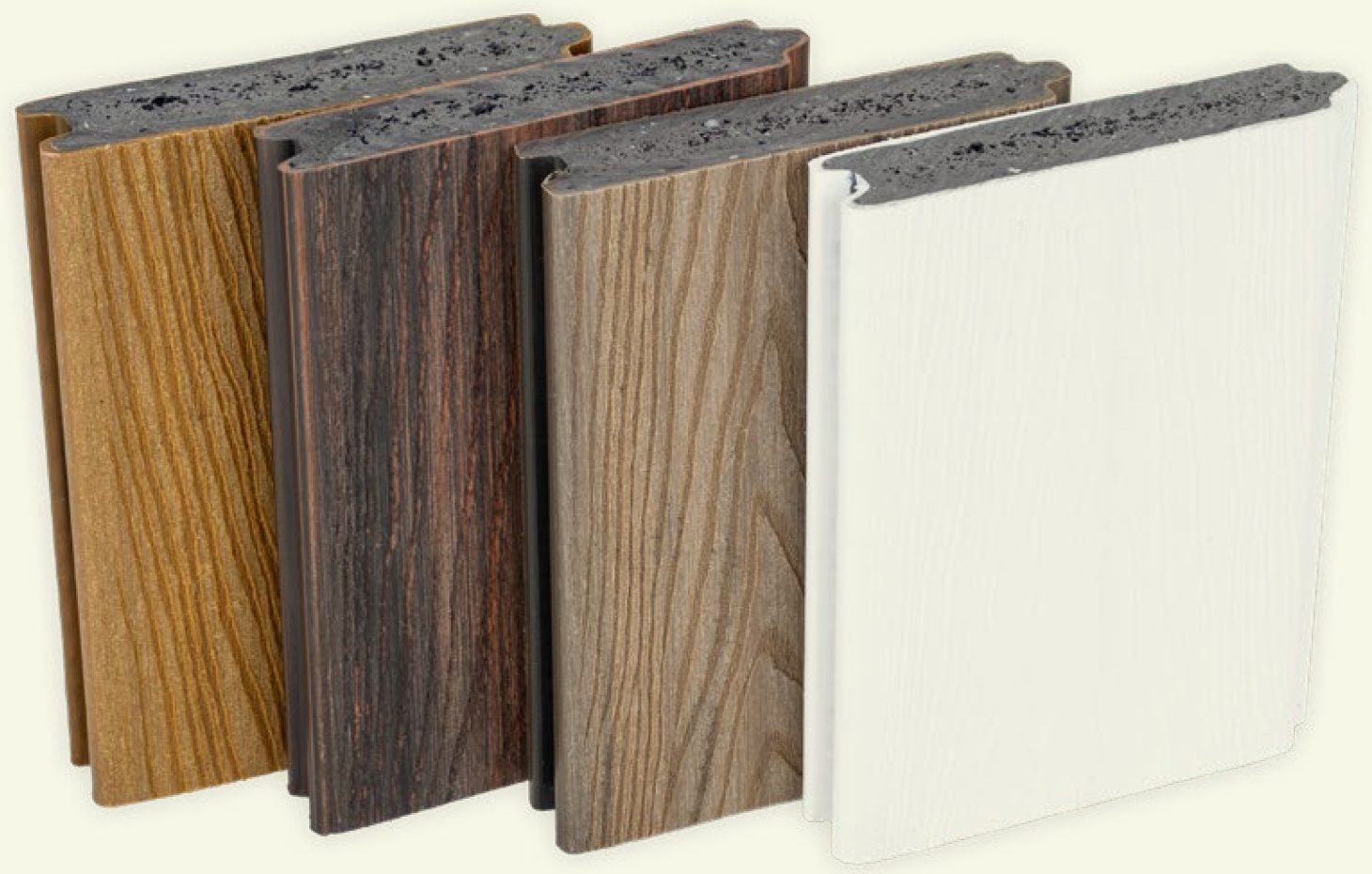

Cuando la pantalla da a viviendas, a un espacio público o a un entorno sensible, la cara posterior puede resolverse con listones de plástico reciclado coextruido. Estos llevan una capa exterior monoplástica sobre el mismo núcleo estructural reciclado, lo que permite una gama de colores y texturas superficiales sin alterar el comportamiento acústico ni mecánico del panel. Además de la carta estándar, pueden desarrollarse colores a medida para volúmenes de proyecto.
Colores
Texturas superficiales
Prestaciones del material

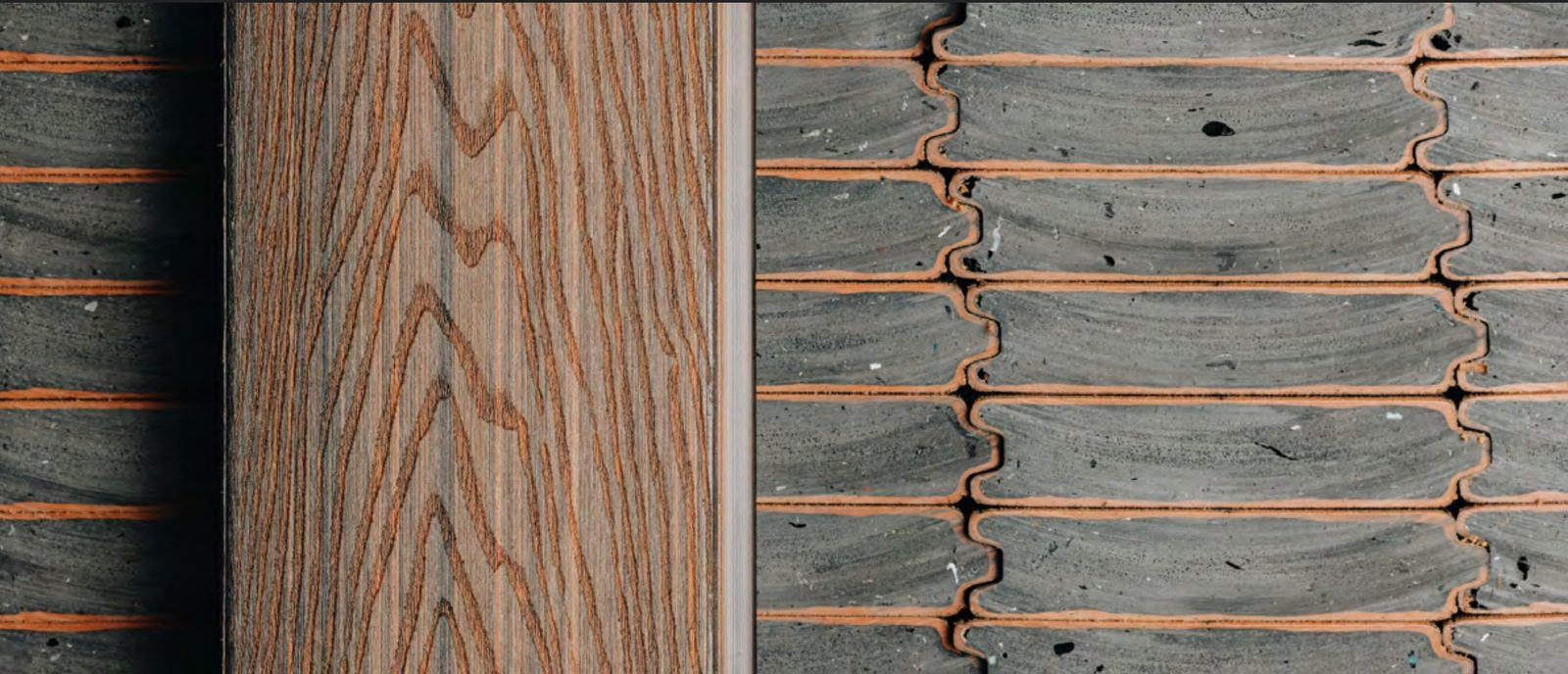

El plástico reciclado del panel se produce por coextrusión: un núcleo estructural de plástico mixto post-consumo (LDPE, HDPE, PP, PS y ABS, las fracciones domésticas más difíciles de reciclar) con una capa exterior monoplástica que aporta el color y la textura.
Las corrientes de reciclado más sencillo, como el PET y el PVC, quedan deliberadamente fuera: el material aprovecha así el residuo que no tiene otra salida y deja intactos los circuitos ya establecidos.
El resultado no se comporta como la madera: no absorbe agua, no se pudre, no puede corroerse y no necesita pintura, aceite ni tratamiento químico en ningún momento de su vida útil.
- Fácil de instalar
- Sin mantenimiento
- Fácil de limpiar
- Resistente a la intemperie
- Sin astillas
- No tóxico
- Resistente al agua
- Sin fisuras
- Resistente al moho
- Resistente a los UV
- No corrosible
- Higiénico
- Resistente al impacto
- Imputrescible
- 100 % reciclado y reciclable
| Propiedad del material | Valor | Norma |
|---|---|---|
| Densidad | 0,80 kg/dm³ | — |
| Absorción de agua | 0,43 % | ISO 62 |
| Dilatación lineal | 0,099 mm/m·°C | — |
| Reblandecimiento Vicat | 77 °C | ISO 306 |
| Reacción al fuego | Efl | EN 13501-1 |
| Resistencia al deslizamiento | R10 | DIN 51130 |
| Envejecimiento UV | ΔE = 1,8 | ASTM G154 |
| Tolerancia | 5 % en longitud | — |
Sostenibilidad y economía circular
PANACOR RPC convierte residuos post-consumo en infraestructura viaria duradera. Los perfiles y tableros de madera plástica se producen a partir de envases plásticos recuperados y fracciones textiles recicladas, materiales que de otro modo acabarían en vertedero o incinerados.
El núcleo absorbente puede suministrarse también en variantes recicladas a base de textiles recuperados, PET reciclado o granulado de caucho de neumático, de modo que la mayor parte de la masa de la pantalla procede de material recuperado.
Al no aplicarse pintura, imprimación ni galvanizado al panel, la fabricación no genera emisiones de disolventes ni efluentes de tratamiento superficial.
Durabilidad y fin de vida
La durabilidad de la pantalla se estima en más de 100 años. Está fabricada con plásticos reciclados, un material que en el medio ambiente tarda muchísimos años en descomponerse, como ocurre con las bolsas de plástico que acaban en el mar. Esas bolsas de plástico son precisamente la materia prima con la que se fabrican estas pantallas.
El plástico reciclado no se pudre, no se corroe y no absorbe agua. No le afectan las sales fundentes, las salpicaduras de combustible y aceite ni la exposición prolongada a la humedad, y no necesita repintados ni mantenimiento anticorrosión durante su vida útil.
Los módulos dañados pueden sustituirse individualmente sin desmontar el tramo, y los componentes plásticos son totalmente reciclables al final de su vida útil, volviendo a la misma corriente de producción de la que salieron.
El resultado es una pantalla con un coste de mantenimiento muy bajo, un ciclo de material cerrado y una huella ambiental sensiblemente menor que la de las pantallas acústicas metálicas convencionales.
