Muros acústicos rellenos de tierra que se cubren de vegetación y se integran en el paisaje.
Aislamiento muy alto que se convierte en un muro verde
Las pantallas acústicas vegetalizables son muros continuos y autoportantes que se rellenan con material granular, tierras de la propia obra o sustrato y se cubren de vegetación. La masa del relleno proporciona un aislamiento acústico continuo a lo largo de toda la pantalla.
Aprovechan el material excavado en la obra y, una vez cubiertas por las plantas, apenas requieren mantenimiento y resisten las pintadas. Panacor ofrece tres sistemas con estructuras distintas, para que cada proyecto encuentre la solución adecuada a su altura, al espacio disponible y a su entorno.
- Autoportantes
- Relleno con tierras de la obra
- Vegetación integral
- Antigrafiti por la vegetación
- Carretera, ferrocarril y entornos urbanos
Elija el sistema

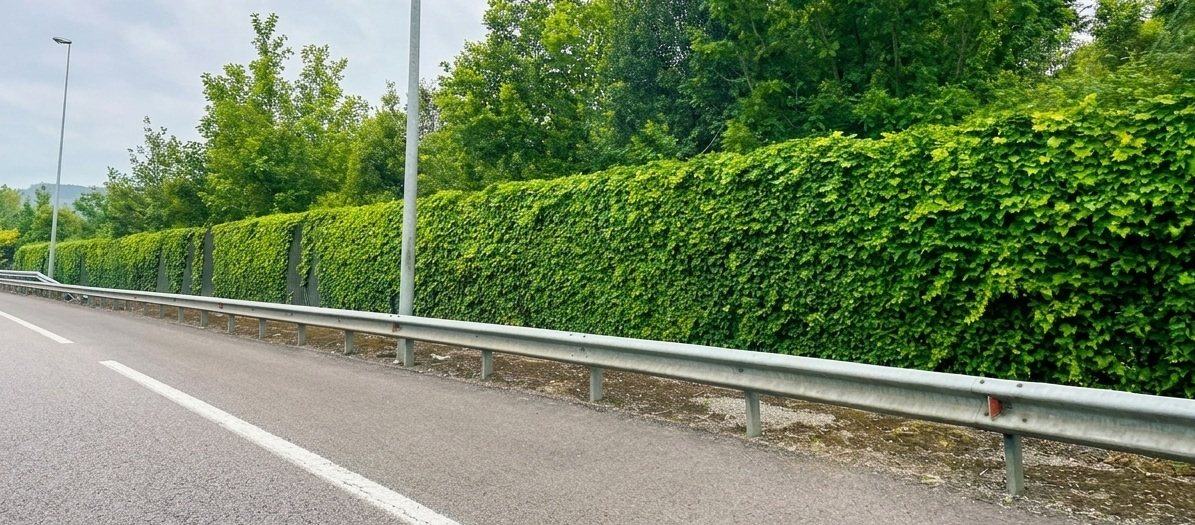

PANACOR VG
Marcos tubulares y malla electrosoldada. Marcos trapezoidales de tubo de acero galvanizado, cerrados con mallazo y fieltro antierosión, rellenos de material granular y cubiertos con plantas trepadoras.
- Alturas de hasta 12 m sobre la cota de anclaje
- DLR de hasta 65 dB (B3) y DLα de hasta 20 dB (A5)
- Sin postes ni zócalos; se adapta a la topografía del terreno

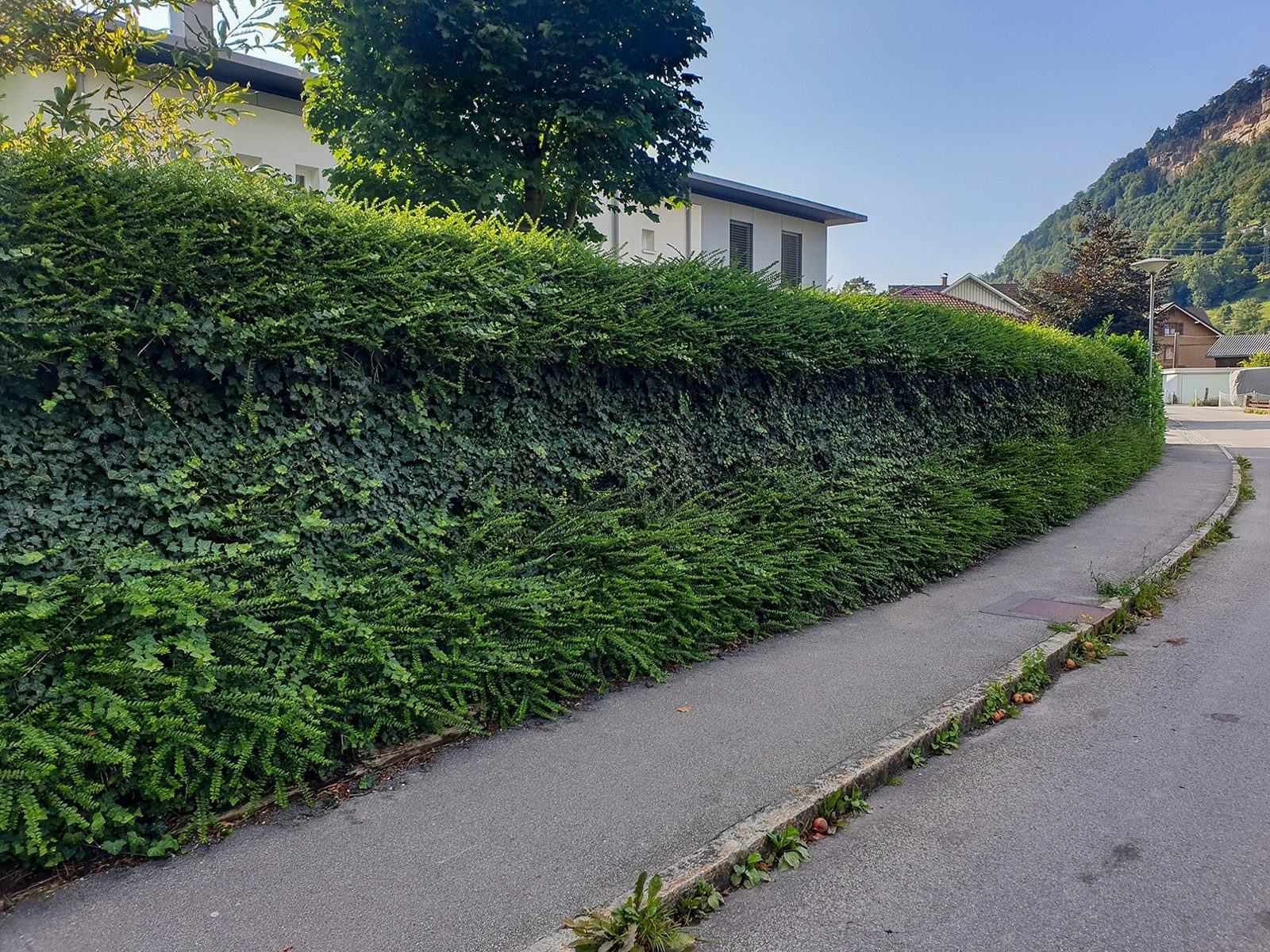

PANACOR VG-E
Chapa de acero galvanizado plegada. Bastidores en forma de A y chapas perfiladas que se rellenan con tierra de la obra y se plantan en toda la superficie, desde el interior del muro.
- Alturas de 1,20 m a 4,25 m (versiones Standard y Compact)
- DLR 67 dB (B3) y absorción A2, A3 o A4
- Montaje de hasta 50 m por jornada sin maquinaria especial
PANACOR VG-PR
Madera polimérica 100 % reciclada. Tabiques, tablas machihembradas y vigas de plástico de rechazo que se encajan en seco, se rellenan de tierra o sustrato y se plantan en ambas caras.
- Anchura en planta de solo 300 mm
- Módulos de 2,50 × 1,00 m apilables en altura
- Piezas manejables a mano, sin soldadura ni maquinaria especial
¿En qué se diferencian?
| Característica | PANACOR VG | PANACOR VG-E | PANACOR VG-PR |
|---|---|---|---|
| Estructura | Marcos trapezoidales de perfiles tubulares de acero galvanizado en caliente (mín. 85 µm), de encaje sin soldaduras ni tornillos | Bastidores en forma de A y chapas de acero plegadas y galvanizadas en caliente, con tirantes y arriostramientos | Tabiques ranurados, tablas machihembradas y vigas longitudinales de madera polimérica 100 % reciclada, de encaje en seco; postes de acero opcionales |
| Cerramiento de las caras | Mallazo electrosoldado galvanizado con fieltro antierosión y geotextil o fibra de coco | Chapas perfiladas colgadas de forma escalonada, que forman los niveles de plantación; lacado RAL opcional | Tablas machihembradas de 240 × 24 mm encajadas en ranuras inclinadas: 4 niveles de plantación por cara y módulo; color en masa o coextruidas |
| Relleno | Material granular, preferiblemente RCD de la propia obra | Tierras de excavación de la propia obra, compactadas por tongadas | Tierra vegetal de la propia obra o sustrato, compactado ligeramente por niveles |
| Vegetación | Plantas trepadoras de hoja persistente enraizadas en una capa de tierra vegetal | Plantación escalonada en toda la superficie de ambas caras; cobertura completa en unos dos años | Plantación escalonada en todos los niveles de ambas caras |
| Alturas | Hasta 12 m | Standard: 1,50 – 4,25 m · Compact: 1,20 – 2,10 m | Módulos de 1,00 m apilables hasta la altura de pantalla |
| Anchura en la base | Sección trapezoidal: la base crece con la altura | Apoyo entre pies de 0,71 a 1,53 m (alturas de 1,20 a 4,00 m) | 300 mm en planta |
| Aislamiento acústico | Hasta 65 dB · B3 | 67 dB · B3 (Compact: más de 45 dB) | Se acredita por ensayo como DLSI (UNE-EN 1793-6), en función del relleno; la Guía exige DLSI ≥ 50 dB |
| Absorción / reflexión | Hasta 20 dB · A5 | 4 dB · A2 con chapa sin perforar; disponible en A2, A3 y A4 | Reflexión DLRI (UNE-EN 1793-5), en función del relleno; la Guía exige DLRI ≥ 7 dB |
| Cimentación | Base plana de zahorra compactada | Lecho de grava compactada de 40–80 cm o zapata corrida de hormigón | Como una pantalla convencional: zapatas aisladas, zapatas corridas o pilotes |
| Ámbito habitual | Carretera, ferrocarril y urbanizaciones, sobre todo cuando se necesitan grandes alturas | Carretera, ferrocarril, industria, urbanizaciones y espacios privados; el formato Compact sirve también como cierre de parcela | Carretera, ferrocarril, entorno urbano y espacios privados; franjas estrechas donde no cabe una pantalla vegetal convencional |
